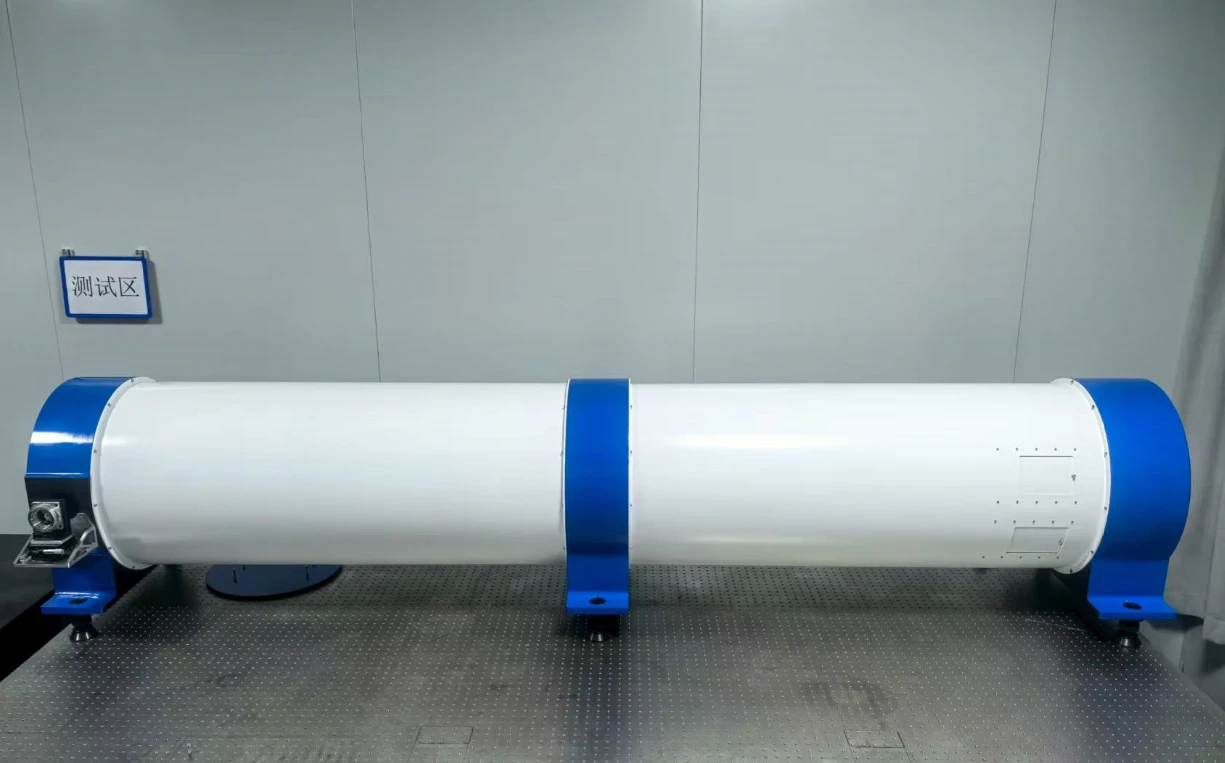

Le collimateur infrarouge hors-axe est un outil indispensable pour l'alignement, les tests et l'étalonnage de précision des systèmes optiques multi-spectraux. Contrairement aux systèmes réfractifs traditionnels, notre conception hors-axe utilise un miroir réfléchissant parabolique de haute-précision. Cela garantit que la lumière sur les bandes Visible, SWIR, MWIR et LWIR reste parfaitement focalisée au même point, éliminant ainsi entièrement l'aberration chromatique.
Que vous synchronisiez un télémètre laser avec une caméra thermique ou évaluiez la FMT d'un objectif haut de gamme-, la série KJP fournit une référence optique stable et « infinie » avec une précision à la seconde d'arc.
Spécification technique
|
Numéro de modèle |
Distance focale |
Ouverture |
FOV (champ de vision) |
Gamme spectrale |
Précision du parallélisme |
|
KJP-F500 |
500 millimètres |
Φ100 millimètres |
0,45 degré |
0.4 ~ 12 μm |
Inférieur ou égal à 5" |
|
KJP-F800 |
800 millimètres |
Φ220 millimètres |
0,4 degré |
0.4 ~ 12 μm |
Inférieur ou égal à 5" |
|
KJP-F1 000 |
1000 millimètres |
Φ200 millimètres |
1,0 degré |
0.4 ~ 12.5 μm |
Inférieur ou égal à 5" |
|
KJP-F1 500 |
1500 millimètres |
Φ200 millimètres |
1,0 degré |
0.4 ~ 12 μm |
Inférieur ou égal à 5" |
|
KJP-F2000 |
2000 millimètres |
Φ200 millimètres |
0,2 degré |
0.4 ~ 12 μm |
Inférieur ou égal à 5" |
|
KJP-F3000-Φ300 |
3000 millimètres |
Φ300 millimètres |
0,9 degré |
0.4 ~ 12 μm |
Inférieur ou égal à 5" |
|
KJP-F3 000-Φ600 |
3000 millimètres |
Φ600 millimètres |
0,2 degré |
0.4 ~ 12 μm |
Inférieur ou égal à 5" |
Scénarios d'application
Pointage multi-capteurs
Aligner les axes optiques des systèmes multi-canaux (par exemple, cardans EO/IR) pour garantir que les réticules des canaux visible, thermique et laser coïncident parfaitement.
Tests de qualité d'imagerie
Sert de source de lumière principale pour mesurer la MTF (fonction de transfert de modulation), la distorsion et la courbure de champ de l'optique infrarouge.
Simulation de distance infinie
Simule des cibles à une distance infinie dans un espace de laboratoire compact, permettant l'étalonnage de la mise au point et des valeurs infinies-sur les objectifs professionnels.
Caractérisation du détecteur
Utilisé conjointement avec un corps noir pour tester la cohérence des pixels et le NETD des réseaux de plans focaux infrarouges.
Série de produits et disponibilité
Au-delà de nos expanseurs de faisceau laser, nous proposons une suite spécialisée d'équipements de test pour garantir la plus haute précision de vos systèmes infrarouges :
- Collimateurs IR hors-axe : Systèmes réfléchissants de haute-précision conçus pour l'alignement et le test de capteurs multi-spectraux et infrarouges sans aberration chromatique.
- Corps noirs infrarouges: Sources de rayonnement hautement stables et uniformes disponibles dans différentes plages de température pour l'étalonnage précis des caméras et capteurs thermiques.
- Extenseurs de faisceau laser : (Comme détaillé ci-dessus) offrant des performances de diffraction-limitées pour l'optimisation du faisceau sur les bandes SWIR et visibles.
